Potentiaalvereffening
Potentiaalvereffening zorgt ervoor dat alle geleidende delen in een gebouw, van waterleidingen tot stalen constructiedelen, op hetzelfde elektrische potentiaal worden gebracht. Zo worden gevaarlijke spanningsverschillen, elektrische schokken en schade door blikseminslag of overspanning voorkomen. TLC B.V. is meer dan 50 jaar gespecialiseerd in het ontwerpen en installeren van potentiaalvereffening volgens NEN 1010 en NEN-EN-IEC 62305, voor zowel bedrijfspanden als woningen door heel Nederland.
Wat is potentiaalvereffening?
Potentiaalvereffening is het elektrisch met elkaar verbinden van alle geleidende delen in een gebouw, zodat ze allemaal op hetzelfde elektrische potentiaal staan. Zonder deze verbinding ontstaat er mogelijk een spanningsverschil tussen twee metalen onderdelen die u tegelijk aanraakt, met een elektrische schok als gevolg.
Een voorbeeld: stel dat er ergens een fout optreedt in de elektrische installatie van een productiemachine in uw bedrijfshal. Zonder vereffening zou de machine dan mogelijk onder spanning komen te staan, terwijl een metalen leuning, trap of leidingnetwerk in de buurt daarnaast spanningsvrij blijft. Raakt een medewerker beide tegelijk aan, dan loopt er stroom door zijn lichaam. Met een correcte potentiaalvereffening staan de machine en de metalen constructiedelen eromheen altijd op hetzelfde potentiaal, en loopt er geen stroom. Ook niet bij een fout ergens anders in de installatie.
Wilt u laten controleren of uw potentiaalvereffening nog aan de norm voldoet? Lees meer over onze inspectie van overspanningsbeveiliging en potentiaalvereffening of neem direct contact met ons op.
Waarom is potentiaalvereffening belangrijk?
Door de toenemende afhankelijkheid van gevoelige elektronische apparatuur zoals computers, communicatiesystemen en industriële besturingssystemen wordt een betrouwbare potentiaalvereffening steeds belangrijker. Spanningsverschillen tussen geleidende delen leiden mogelijk tot schade aan installaties, uitval van apparatuur en gevaarlijke situaties voor mensen.
De belangrijkste voordelen
1. Bescherming tegen blikseminslag
Bij een blikseminslag ontstaan binnen een fractie van een seconde spanningen van duizenden voltages. Zonder potentiaalvereffening komen de verschillende geleidende delen in uw pand dan op ongelijke spanningsniveaus te staan, wat tot overspanning en inductie leidt met schade aan bekabeling, apparatuur en installaties tot gevolg. Doordat vereffening alle geleidende delen met elkaar verbindt, wordt deze spanningspiek gelijkmatig verdeeld in plaats van geconcentreerd op een zwak punt, wat de kans op schade verkleint.
2. Verhoogde veiligheid
Spanningsverschillen tussen geleidende delen zijn de oorzaak van elektrische schokken: raakt u twee onderdelen met een verschillend potentiaal tegelijk aan, dan loopt de stroom via uw lichaam. Potentiaalvereffening sluit dit risico vrijwel uit door alle onderdelen permanent op hetzelfde niveau te houden, ook op het moment dat er elders in de installatie een fout optreedt. Dit vermindert daarnaast het risico op kortsluiting, omdat spanningsverschillen die tot vonkoverslag kunnen leiden worden voorkomen.
3. Extra belangrijk in natte ruimtes
In badkamers en keukens is de kans op een schok groter door de aanwezigheid van water. Water geleidt namelijk stroom en brengt u vaak in contact met meerdere metalen onderdelen tegelijk, zoals een kraan, een douchebak of een verwarmingsbuis. Potentiaalvereffening houdt metalen kranen, leidingen en frames op hetzelfde potentiaal, zodat er geen spanningsverschil ontstaat tussen de onderdelen die u aanraakt. De NEN 1010-norm stelt om deze reden dan ook aanvullende eisen in dit soort ruimtes.
4. Betrouwbare werking van apparatuur
Gevoelige elektronische apparatuur, van computers en servers tot industriële besturingssystemen, vertonen al bij kleine spanningsverschillen storingen of raken zelfs beschadigd. Een correcte potentiaalvereffening zorgt voor een consistente elektrische omgeving waarin dergelijke storingen worden voorkomen, wat zorgt voor een betere betrouwbaarheid en langere levensduur van uw apparatuur.
Wat is het verschil tussen aarding en potentiaalvereffening?
Aardingssystemen en potentiaalvereffening werken samen, maar hebben een ander doel. Aarding zorgt ervoor dat een foutstroom een veilige weg naar de aarde vindt, zodat een zekering of aardlekschakelaar kan ingrijpen. Potentiaalvereffening zorgt er juist voor dat alle geleidende delen onderling op hetzelfde niveau staan, zodat er nooit een gevaarlijk spanningsverschil tussen ontstaat. Ook niet op het moment voordat de aardlekschakelaar heeft ingegrepen.
Aarding zorgt er dus voor dat een defect apparaat veilig wordt, potentiaalvereffening zorgt dat u geen schok krijgt als u dat apparaat en iets anders geleidends tegelijk aanraakt. Beide zijn nodig voor een volledig veilige installatie.
Welke onderdelen worden aangesloten op de potentiaalvereffening?

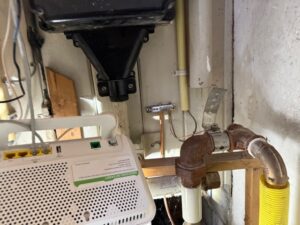

Op de vereffeningsrail worden alle geleidende onderdelen aangesloten die aangeraakt kunnen worden, maar geen deel uitmaken van de elektrische installatie zelf. Denk aan:
- Metalen water- en gasleidingen
- Cv- en verwarmingsleidingen, radiatoren
- Metalen constructiedelen, zoals stalen balken, kolommen en trappen
- Metalen afvoerleidingen en kabelgoten
- Klimaatinstallaties en metalen ventilatiekanalen
- Liftgeleiders
- Bij een aanwezige bliksemafleiderinstallatie: ook deze wordt op de potentiaalvereffening aangesloten
Bij bedrijfspanden komen hier vaak nog grote keukenapparatuur, staalconstructies en uitgebreide leidingnetwerken bij. Hoe groter en technischer het pand, hoe meer onderdelen er in het vereffeningssysteem worden opgenomen.
Wanneer is potentiaalvereffening verplicht?
Potentiaalvereffening is verplicht volgens NEN 1010, de Nederlandse norm voor laagspanningsinstallaties. Dit geldt voor vrijwel elk gebouw: woningen, kantoren, winkels, horeca en industriële panden. De norm stelt aanvullende eisen aan ruimtes met bad of douche, omdat de combinatie van water en metalen leidingen het risico op een schok vergroot.
Bij nieuwbouw en verbouwing is het een standaard onderdeel van de elektrotechnische installatie en wordt dit getoetst bij oplevering. Bij bestaande gebouwen is het verstandig om de installatie periodiek te laten controleren, zeker als er verbouwd is of nieuwe leidingen zijn aangelegd.
Potentiaalvereffening en vermaasde aarding
Een effectieve potentiaalvereffening moet ook voldoen aan de norm NEN-EN-IEC 62305, die beschrijft hoe een sterk vermaasd netwerk moet worden aangelegd voor optimale bescherming. Voor 2015 werd meestal een stervormige aardingsstructuur toegepast: losse aarddraden liepen vanaf de voeding naar de verschillende punten, zonder dat deze onderling verbonden werden.
Sinds de herziening van NEN 1010 in 2015 geldt juist het tegenovergestelde: vooral in gebouwen met veel elektronica zoals kabelnetwerken, regelsystemen en serverruimtes, moeten aarddraden op meerdere punten met elkaar verbonden worden, zodat er een gesloten lus (een "maas") ontstaat. Dat voorkomt dat er aan de uiteinden van een open lus nog spanningsverschillen kunnen bestaan en hiermee wordt de betrouwbaarheid van de installatie verhoogd.
Potentiaalvereffening bij zonnepanelen
Ook bij een installatie met zonnepanelen wordt vaak potentiaalvereffening toegepast: alle geleidende delen van het montagesysteem en de bijbehorende bekabeling moeten met elkaar verbonden zijn, zodat er geen spanningsverschil ontstaat tussen het dak, de panelen en de rest van de installatie. Dit voorkomt niet alleen schokgevaar, maar helpt ook om een eventuele lekstroom sneller te signaleren. Heeft uw pand daarnaast een uitwendige bliksemafleiderinstallatie? Dan wordt die, net als bij ieder ander pand met bliksembeveiliging, ook aangesloten op de potentiaalvereffening.
Hoe pakt TLC B.V. potentiaalvereffening aan?
Bij TLC B.V. zorgen we voor een professionele en normconforme uitvoering van potentiaalvereffening, van advies tot oplevering:
- Inspectie en advies op maat: we beoordelen welke geleidende delen in uw situatie aangesloten moeten worden en ontwerpen het vereffeningsnetwerk daarop af.
- Installatie van hoogwaardige systemen: de installatie wordt gedaan met materialen die voldoen aan NEN 1010, aangesloten via een centrale vereffeningsrail.
- Controle en meting: we meten de verbindingen om te bevestigen dat alle onderdelen correct zijn aangesloten. Ook ontvangt u van ons het meetrapport.
Onze specialisten hebben ruime ervaring met zowel particuliere woningen als complexe bedrijfspanden, industriële installaties en projecten met veel gevoelige elektronica.
Waarom kiezen voor TLC B.V.?
TLC B.V. is meer dan 50 jaar gespecialiseerd in het ontwerpen en installeren van potentiaalvereffening volgens NEN 1010, voor zowel bedrijfspanden als woningen door heel Nederland. Van een enkele badkamer tot een compleet vermaasd netwerk in een pand vol gevoelige elektronica: wij zorgen dat alle geleidende delen correct worden aangesloten, gemeten en gedocumenteerd. Waarom kiezen bedrijven en particulieren voor TLC B.V.?
- Meer dan 50 jaar ervaring in aardingssystemen, bliksembeveiliging en vereffening
- Werkzaam volgens NEN 1010 en NEN-EN-IEC 62305
- Professionele inspectie, meting en documentatie na iedere installatie
- Landelijke dekking. Wij werken door heel Nederland.
- Referenties bij grote namen zoals KPN, Shell, ProRail en Schiphol
